HXGN-12 高壓環網櫃
HXGN□-12固定式高壓環網櫃（簡稱環網櫃）适用于工礦企業、住宅小區、高層建築、學校公園等配電系統。作為戶內交流50Hz，額定電壓為10kV的三相環網供電單元和終端配電設備。可開斷或關合額定負荷電流及變壓器空載電流，并能開斷或關合一定距離的架空線路、電纜線路或電容器組的電容電流。負荷開關－熔斷器組合電器櫃可一性開斷短路電流，在電力系統中作為配電設備的保護，電能分配和和控制之用，也适用于裝入箱式變電站中。
關鍵詞：
所屬分類：
HXGN-12高壓環網櫃
咨詢熱線：
詳情介紹
一、産品概述
HXGN□-12固定式高壓環網櫃（簡稱環網櫃）适用于工礦企業、住宅小區、高層建築、學校公園等配電系統。作為戶內交流50Hz，額定電壓為10kV的三相環網供電單元和終端配電設備。可開斷或關合額定負荷電流及變壓器空載電流，并能開斷或關合一定距離的架空線路、電纜線路或電容器組的電容電流。負荷開關－熔斷器組合電器櫃可一性開斷短路電流，在電力系統中作為配電設備的保護，電能分配和和控制之用，也适用于裝入箱式變電站中。
本環網櫃符合國家标準GB11022-89《高壓開關通用技術條件》及GB3906-91《3～35kV交流金屬封閉開關設備》的要求，并具有兩部提出的“五防”封閉功能。
二、 使用條件
1、周圍空氣溫度不高于+40℃，不低于-10℃；
2、戶內安裝使用，使用地點的海拔高度不得超過1000m；
3、相對濕度日平均值不大于95%，月平均值不大于90%（+25℃時）；
4、設備安裝時與垂直面的傾斜度不超過5°；
5、設備應安裝在無火災、爆炸危險、化學腐蝕及劇烈振動的場所；
6、用戶有特殊要求時可與制造廠協商解決。

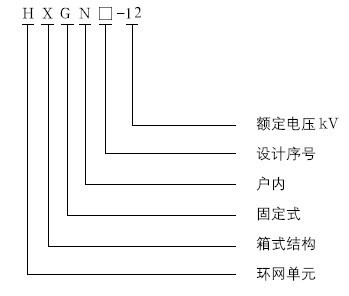

三、型号含義
四、主要技術參數
|
序号 |
項目名稱 |
單位 |
技術參數 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
額定電流 |
A |
630 |
|
4 |
額定熱穩定電流4S |
kA |
20 |
|
5 |
額定動穩定電流 |
kA |
50 |
|
6 |
額定短路關合電流 |
kA |
50 |
|
7 |
額定短路開斷電流 |
kA |
20 |
|
8 |
額定工頻耐受電壓 |
kV |
48 |
|
9 |
額定雷電沖擊耐受電壓 |
kV |
85 |
|
10 |
機械壽命 |
次 |
2000 |
|
11 |
防護等級 |
|
IP3X |
五、 裝置通用櫃體尺寸
|
高 |
2200 |
|||
|
寬 |
600 |
800 |
||
|
深 |
900 |
1000 |
900 |
1000 |
六、産品特點
1、HXGN□-10型環網骨架采用國外先進技術的型材拼裝而成，整體結構牢固，櫃體的頂部為母線室，母線室前面為儀表室、櫃體的中上部為負荷開關安裝位置。下部為電流進出線和其它元件（如CT\PT）安裝。每個室可靠的隔開。
2、主開關采用埃爾凱公司或國內知名品牌生産的負荷開關一熔斷器組合電器及壓氣式負荷開關，性能優秀，開關額定開斷電流次數高，滅弧性能穩定可靠。
3、櫃體具有完善的五防功能，聯鎖可靠，有效防止電氣誤操作裝置。
4、櫃體體積小、占地少，安全可靠。
七、訂貨需知
訂貨時用戶應提供下列資料：
1、一次回路方案及二次線路原理圖。
2、環網櫃排列圖及平面布置圖。
3、每台櫃所配裝的所有電器元件的名稱、型号規格及數量。
4、一次回路母線型号規格。
5、櫃體表面漆色。
6、特殊要求的有關事項。
