GCS型低壓抽出式開關櫃适用于發電廠、變電站、廠礦企業、高層建築等低壓配電系統，作為動力、配電和電動機控制中心、電容補償的電能轉換、分配與控制之用。
在大型發電廠、大規模廠化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。
     GGS型低壓抽出式開關櫃是兩部聯合設計組根據電力行業主管部門、廣大電力用戶有關設計單的要求而設計研制出的符合國情、具有較高技術性能指标、能夠适應電力市場發展需要的低壓抽出式開關櫃。産品具有分斷接通能力高、動熱穩定性好、電氣方案靈活、安裝維護方便、結構新穎、防護等級高等特點，可作為低壓成套開關設備的更新換代産品使用。
     GCS型低壓抽出式開關櫃符合IEC439《低壓成套開關設備和控制設備》,GB7251《低壓成套開關設備》等标準。

二、使用條件

1、周圍空氣溫度不高于+40℃，不低于-5℃；
2、戶內安裝使用，使用地點的海拔高度不得超過2000m；
3、相對濕度日平均值不大于95%，月平均值不大于90%（+25℃時）；
4、設備安裝時與垂直面的傾斜度不超過5°；
5、設備應安裝在無火災、爆炸危險、化學腐蝕及劇烈振動的場所；
6、用戶有特殊要求時可與制造廠協商解決。

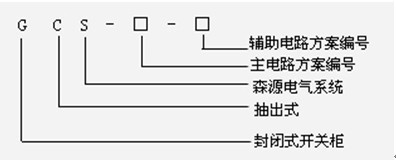

三、型号含義

四、主要技術參數

五、 裝置通用櫃體尺寸

　　　　　　　　　　　　　　　　　　　　　


六、産品特點

1、提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔闆帶來的附加溫升。
2、功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其它單元工作，使故障局限在最小範圍。
3、母線平置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊。
4、MCC櫃單櫃的回路數量多至22回，充分考慮了大單機容量發電廠，廠化系統等行業自動化電動門（機）群的需要。
5、抽屜單元有足夠數量的二次接插件（1單元及以上為32對，1/2單元為20對），可滿足計算機接□和自控回路對接點的要求。
6、櫃體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，櫃頂裝有吊環，便于起吊和裝運。

七、訂貨需知

 訂貨時用戶應提供下列資料：
1、産品的全型号（包括主電路方案号和輔助電路方案号）
2、 主電路系統組合順序圖
3、輔助電路電氣原理圖
4、 櫃內元器件清單
5、電路中電壓、電流、時間等整定參數
6、其他與産品正常使用條件不符的特殊要求。
